GDZGE

600 Hub Schwingrahmen-Gatter

Für beste Oberflächenqualitäten und hohe Vorschübe

Vorschubsystem

Das Gatter ist mit einem, über alle Bereiche stufenlos regelbaren, hydraulischen
Vorschub ausgestattet.



Automatische Überhangverstellung

Der Überhang des Sägerahmens stellt sich automatisch entsprechend des gewählten
Vorschubs ein.



Schwingrahmen

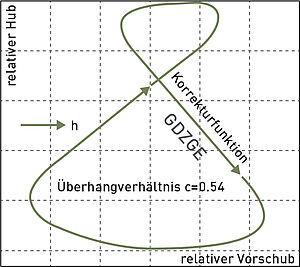

Der GDZGE-Schwingrahmen zeichnet sich durch die Schwingung der unteren Rahmen-
führung aus. Die Schwingweite stellt sich automatisch entsprechend des gewählten
Vorschubs ein.



Vorteile des Schwingrahmens

  • vollkommene Hubausnutzung
  • kein Rückschnitt
  • bessere Oberflächengüte
  • längere Sägeblattstandzeit
  • hervorragende Laufruhe
  • weniger Kraftbedarf





Walzen

Die Walzen sind geteilt und/oder mit leicht auswechselbaren Spurschalen bestückt.



Obere Rahmenführungen
Die oberen Rahmenführungen werden durch ein Kühlaggregat und einen geschlossenen
Wasserkreislauf gekühlt, um den Verschleiß zu reduzieren und einen ruhigeren Maschinen-
lauf zu gewährleisten.



Hydraulik

Das Heben und Senken sowie der Antrieb der Vorschubwalzen erfolgt hydraulisch. Die
Hydraulik setzt sich zusammen aus Standardteilen, die im Baukastenprinzip aufgebaut
sind. Alle Bestandteile wie Elektromotoren, Pumpen und Ventile sind in einer Zentral-
hydraulik getrennt vom Gatter zusammengefasst und gut zugänglich.

Die Schüttelrutsche sowie die Zentralschmierung verfügen über getrennte Antriebe und
können so auch beim Stillstand der Maschine eingesetzt werden.



Zusatzeinrichtungen

  • USF Ferngesteuerte Gatterbeschickungsanlage
  • ZE-F Zentrier- und Einzugstisch
  • KSB Seitenwarenkappsäge
  • AVER Auszugs- und Trennvorrichtung
  • MAS Massenausgleicher



Zweiseitige asyMmetrische Breitenverstellung


Auf Wunsch wird das Gatter auch mit Einhang-Breitenverstellung geliefert. Jede Seite
ist einzeln verstellbar. Bei Einsatz einer oder mehrerer Mittelsägen kann ohne Umhängen
und ohne Neujustierung des Spaltkeils nacheinander ein- und mehrstielig geschnitten
werden. Während der Einstellung der Sägeblätter auf die nächste Stammdimension,
öffnen sich die Spaltkeilplatten automatisch, um den vorausgehenden Stamm freizugeben.
Danach werden diese für die neue Schnittbreite positioniert.

Auf Wunsch auch mit Vario SV4 4-fach Breitenverstellung. Die Verstellung der Sägepakete
kann während des Gatterlaufes vom Bedienpult aus erfolgen.
