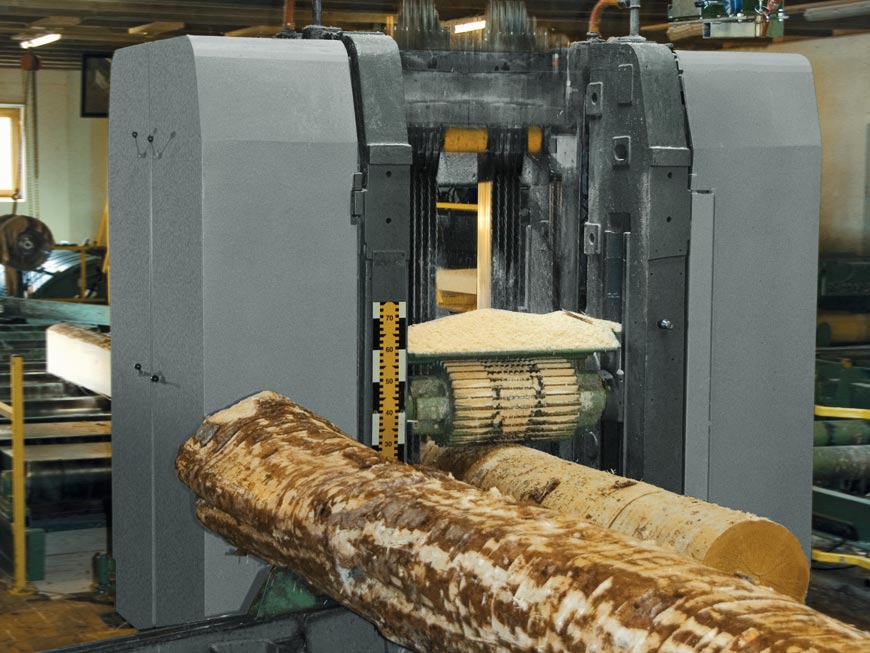

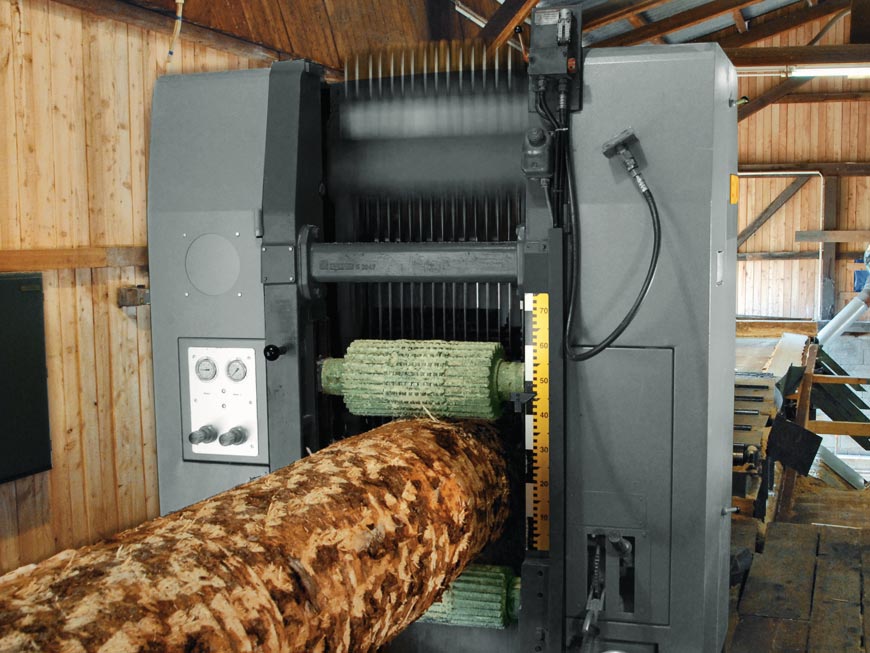

Robuste Bauart und einfache Bedienung prägen jedes EWD-Vollgatter. Seit den Anfängen unseres Unternehmens stehen sie für ausgereifte, langlebige Konstruktionen und eine Funktionalität, die im täglichen Einsatz überzeugt. Ein klar strukturierter Maschinenaufbau mit leicht zugänglichen Baugruppen ermöglicht dabei eine denkbar einfache Wartung und Instandhaltung. Über Jahrzehnte hinweg wurden unsere Gatter kontinuierlich weiterentwickelt – und sind bis heute ein Qualitätsprodukt, das sich auf das Wesentliche konzentriert: zuverlässige Technik für verlässliche Ergebnisse.
Informieren. Entdecken. Vernetzen. Alles nur einen Klick entfernt!
Verbinden. Inspirieren. Entdecken.
Qualität, die bleibt.
Technik, die bereitsteht.
Gebaut, um zu bestehen.
Vollgatter-Technologie mit Tradition, Erfahrung und Weiterentwicklung.
Unsere Gattertechnologie im Überblick
Breitenverstellung
Für die Vollgattertypen GDZGE, HDN, HDSN steht eine hydraulische und elektrische Breitenverstellung zur Verfügung. Auf Wunsch auch mit Vario SV4 4-fach Breitenverstellung. Für die Vollgattertypen HDE und LSH steht eine 2-fach Breitenverstellung zu Verfügung.
Leistungsabhängige Vorschubregelung
Der Vorschub wird grundsätzlich vom Bediener festgelegt. Bei einer zu großen Stromaufnahme wird der Vorschub automatisch reduziert.
Automatische Einschnittmengenberechnung
Anzeige der Einschnittmenge auf dem Bedienpanel und Möglichkeit zur Abspeicherung auf einen externen Datenträger.
Stromüberwachung
Die Motorströme des Hauptantriebsmotors werden überwacht, um die Maschine/Werkzeuge bei Überlast (überschreiten der Stromgrenze) vor Schäden zu schützen. Die Messwerte werden auf dem Gerätedisplay angezeigt oder können über die Fernwartung ausgelesen werden.
SPS Steuerung
Die elektrischen Signale aus der Anlage, vom Bedienpult und aus dem Steuerschrank werden mittels SPS-Ablaufsteuerung verknüpft. Ein Fernwartungszugang ist möglich.
Zusatzeinrichtungen zu allen EWD-Vollgattertypen
- USF Ferngesteuerte Gatterbeschickungsanlage
- ZE-F Zentrier- und Einzugstisch
- KSB Seitenwarenkappsäge
- AVER Auszugs- und Trennvorrichtung
„Live View“ Schnittlinienanzeige
Über CCD-Digital-Kameras werden die zu bearbeitenden Werkstücke in einem Fenster auf dem Monitor in Echtzeit dargestellt; Grafische Visualisierung der zu verarbeitenden Werkstücke und Datenübertragung an den PC. CCD Farbkamera mit Zoom-Objektiv, Kameragehäuse mit Heizung.„Live View“-Software und Farbmonitor. Die Schnittlinien werden manuell auf den entsprechenden Sägen-einhang/-Rahmen eingestellt. Schnittlinienaufbau von der Gattermitte aus. Die Schnittlinien werden in das Kamerabild auf dem Monitor projiziert. Die Produkte zwischen den Sägen werden am Werkstück angezeigt.

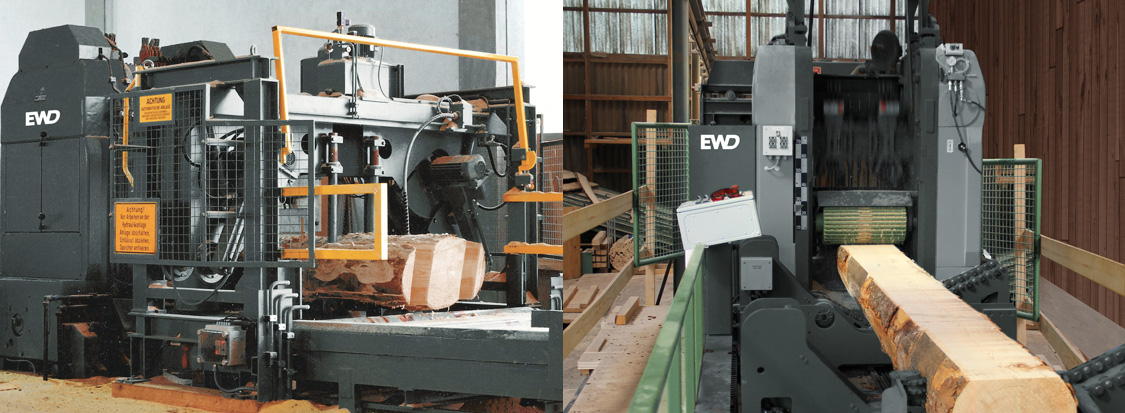

AVER 1550
Für die Trennung von Haupt- und Seitenware beim Vorschnitt und Nachschnitt. Sichere Führung von Stämmen, Model oder Prismen zur Vermeidung von Krummschnitt oder Propeller-Schnitt. Abfuhr von bearbeiteter Ware und Bearbeitungsresten. Die AVER Spaltkeilvorrichtung bildet eine Funktionseinheit mit Vollgatter im Längsschnitt.
Massenausgleicher der Einzige am Markt
Der von uns entwickelte Massenausgleicher wirkt den freien Massenkräften der 1. und 2. Ordnung entgegen. Wir vermeiden dadurch bei ungünstigen Bodenverhältnissen weitgehend die Entstehung störender Bodenschwingungen.
Service und Kundendienst
Lückenloser Kundendienst, umfangreiches Ersatzteillager, Serviceverträge als Sorglospaket.

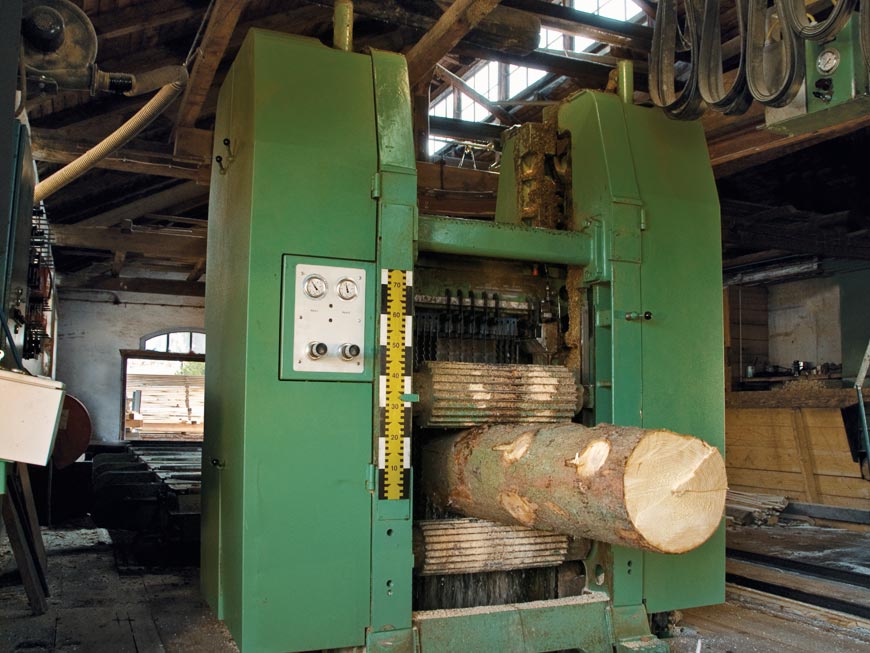

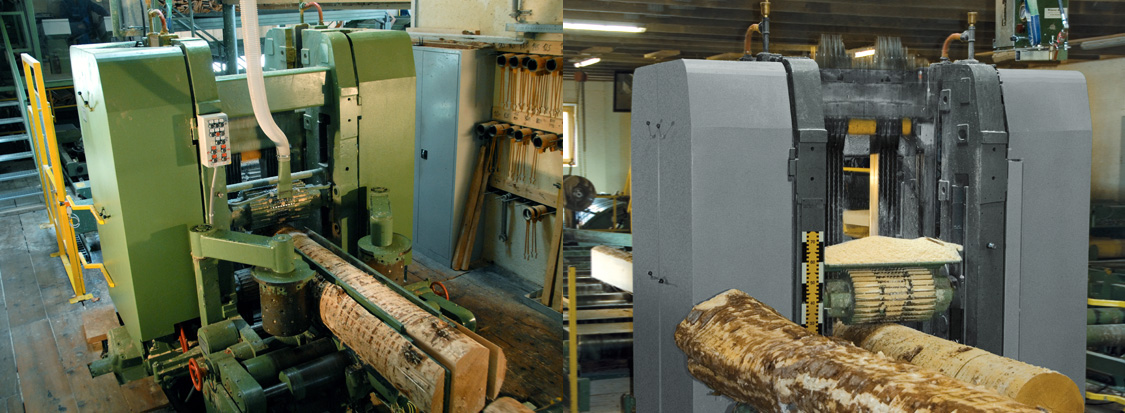

LSH | 500 Hub Schwingrahmen-Gatter
Einsatz in kleinen und mittelgroßen Sägewerken. Leichteres Gatter für vielfältige Anwendungen.
| Durchgangsbreite | mm | 650 | |
| Durchgangshöhe | mm | 90 -620 | |
| Hub | mm | 500 | |
| Drehzahl max. | 1/min. | 300 | |
| Vorschubgeschwindigkeit | m/min. | 0-8 | |
| Vorschubleistung | kW | 3,5 | |
| Riemenscheiben ø | mm | 900 | |
| Hauptantrieb max. | kW | 55 | |
| Gesamtgewicht | t | 5,4 | |
HDE-S | 500 Hub Schwingrahmen-Gatter
Einsatz in kleinen und mittelgroßen Sägewerken. Robuste Bauart in dieser Leistungsklasse.
| HDE-S | HDE-S/SV | HDE 56 | ||
| Durchgangsbreite | mm | 700 | 700 | 560 |
| Durchgangshöhe | mm | 670 | 670 | 550 |
| Hub | mm | 500 | 500 | 500 |
| Drehzahl max. | 1/min. | 310 | 300 | 340 |
| Vorschubgeschwindigkeit | m/min. | 0-13 | 0-12 | 0-16 |
| Vorschubleistung | kW | 7 | 6,5 | 7 |
| Riemenscheiben ø | mm | 1000 | 1000 | 1000 |
| Hauptantrieb max. | kW | 75 | 75 | 75 |
| Gesamtgewicht | t | 8,6 | 9 | 8,7 |
HDN | 600 Hub Schwingrahmen-Gatter
Schweres Gatter für den Einsatz in mittelgroßen und großen Sägewerken.
| HDN | HDN/SV* | |||
| Durchgangsbreite | mm | 730 | 730 | |
| Durchgangshöhe | mm | 700 | 690 | |
| Hub | mm | 600 | 600 | |
| Drehzahl max. | 1/min. | 320 | 300 | |
| Vorschubgeschwindigkeit | m/min. | 0-15 | 0-13 | |
| Vorschubleistung | kW | 8,5 | 6,5 | |
| Riemenscheiben ø | mm | 1000 | 800 | |
| Hauptantrieb max. | kW | 160 | 160 | |
| Gesamtgewicht | t | 12 | 12 | |
| * mit Schnittbreitenverstellung | ||||
GDZGE | 600 Hub Schwingrahmen-Gatter
Einsatz für mittlere bis höhere Einschnittleistung. Für alle Durchmesserbereiche und alle Nadel-und Laubhölzer.
Optional als 8-Walzengatter für Kurzholzanwendungen.
| GDZGE 71 | GDZGE 76 | |||
| Durchgangsbreite | mm | 710 | 760 | |
| Durchgangshöhe | mm | 710 | 710 | |
| Hub | mm | 600 | 600 | |
| Drehzahl max. | 1/min. | 310 | 310 | |
| mit Breitenverstellung | 1/min. | 290 | 290 | |
| Vorschubgeschwindigkeit | m/min. | 0-13 | 0-12 | |
| Vorschubleistung | kW | 7,5 | 7,5 | |
| Riemenscheiben ø | mm | 1000 | 1000 | |
| Hauptantrieb max. | kW | 90–160 | 90–160 | |
| Gesamtgewicht | t | 12 | 13,2 | |
HDSN | 600 und 700 HUB Schwingrahmen-Gatter
Einsatz für große Einschnittsleistung bei größtem Vorschub.
| HDSN | HDSN/SV* | |||
| Durchgangsbreite | mm | 730 | 730 | |
| Durchgangshöhe | mm | 700 | 650 | |
| Hub | mm | 600/700 | 600/700 | |
| Drehzahl max. | 1/min. | 320 | 300 | |
| Vorschubgeschwindigkeit | m/min. | 0-18 | 0-16 | |
| Vorschubleistung | kW | 10 | 9 | |
| Riemenscheiben ø | mm | 1100 | 1000 | |
| Hauptantrieb max. | kW | 200 | 200 | |
| Gesamtgewicht | t | 12 | 12,5 | |
| * mit Schnittbreitenverstellung | ||||

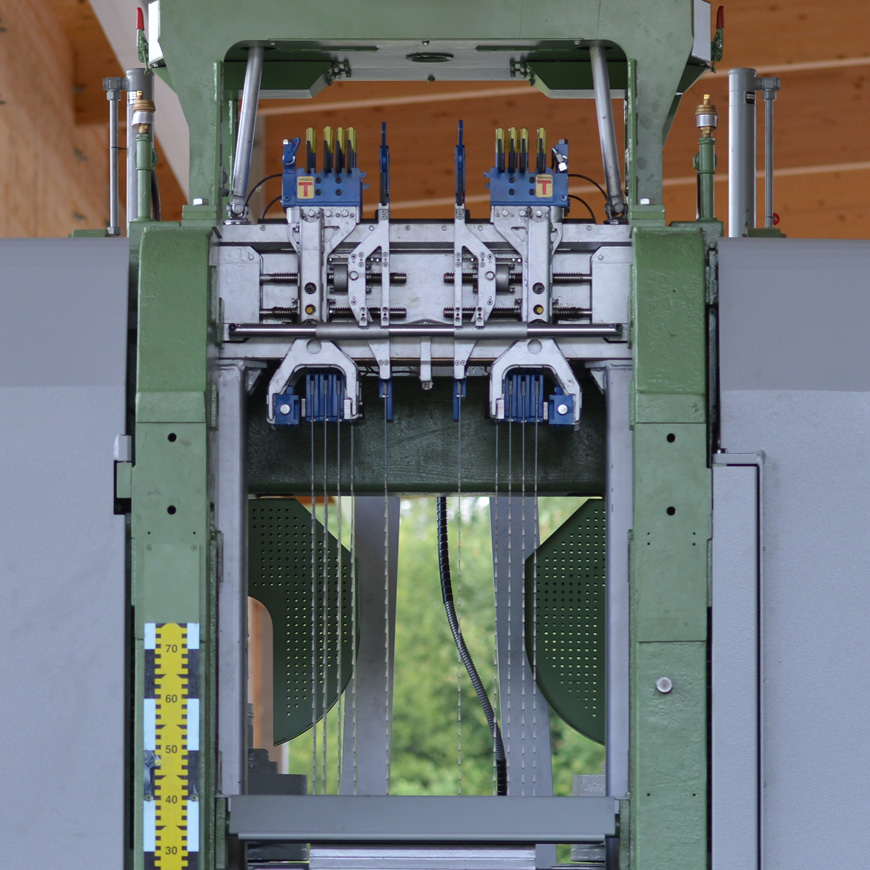

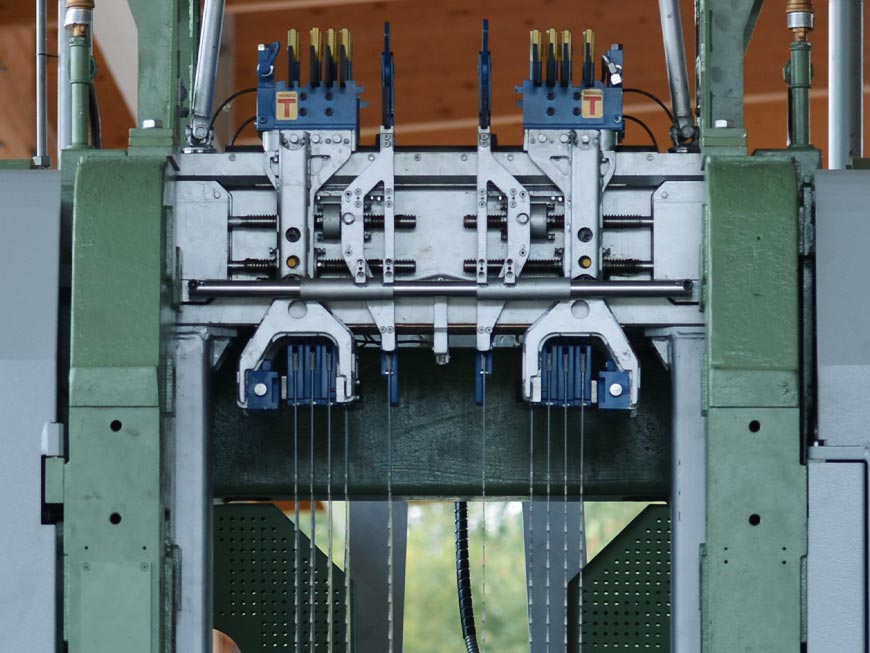

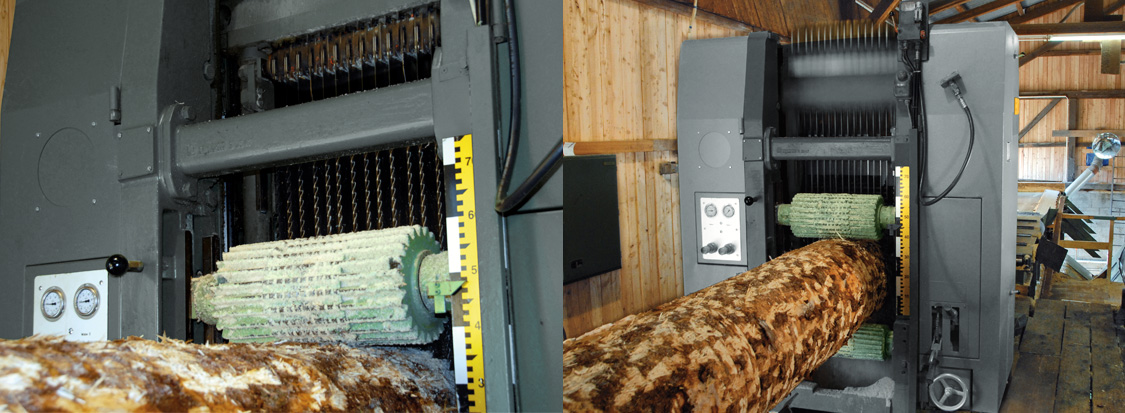

VARIO SV4
4-fache, elektrische Schnittbreitenverstellung
Zwei Sägenpakete und zwei Verstellsägen auf vier unabhängigen Verstellspindeln ermöglichen ein schnelles Umschalten zwischen Scharfschnitt und ein-, zwei- oder dreistieligem Schnitt. Für vierstielige Schnittbilder kann eine Mittelsäge eingehängt werden.
Die Schnittbilder werden gespeichert und können über das Bedienpanel mit Touchfunktion vom Bedienstuhl aus angewählt werden. Das Verstellen der Sägenpakete ist während des Gatterlaufes vom Bedienstand aus möglich. Maßabweichungen auf Grund von Verunreinigungen sind ausgeschlossen. Einfache Bedienung über Touchpad. Geber auf allen Positionierantrieben der Sägen ermöglichen einen zuverlässig maßhaltigen Einschnitt.
Die VARIO SV4 kann bei den Gattertypen HDN, HDSN und GDZGE eingesetzt werden.

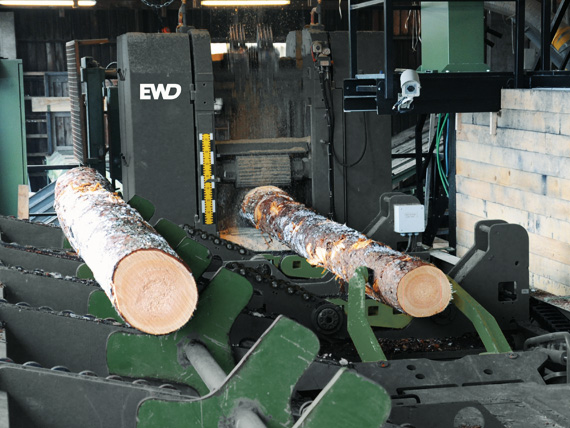

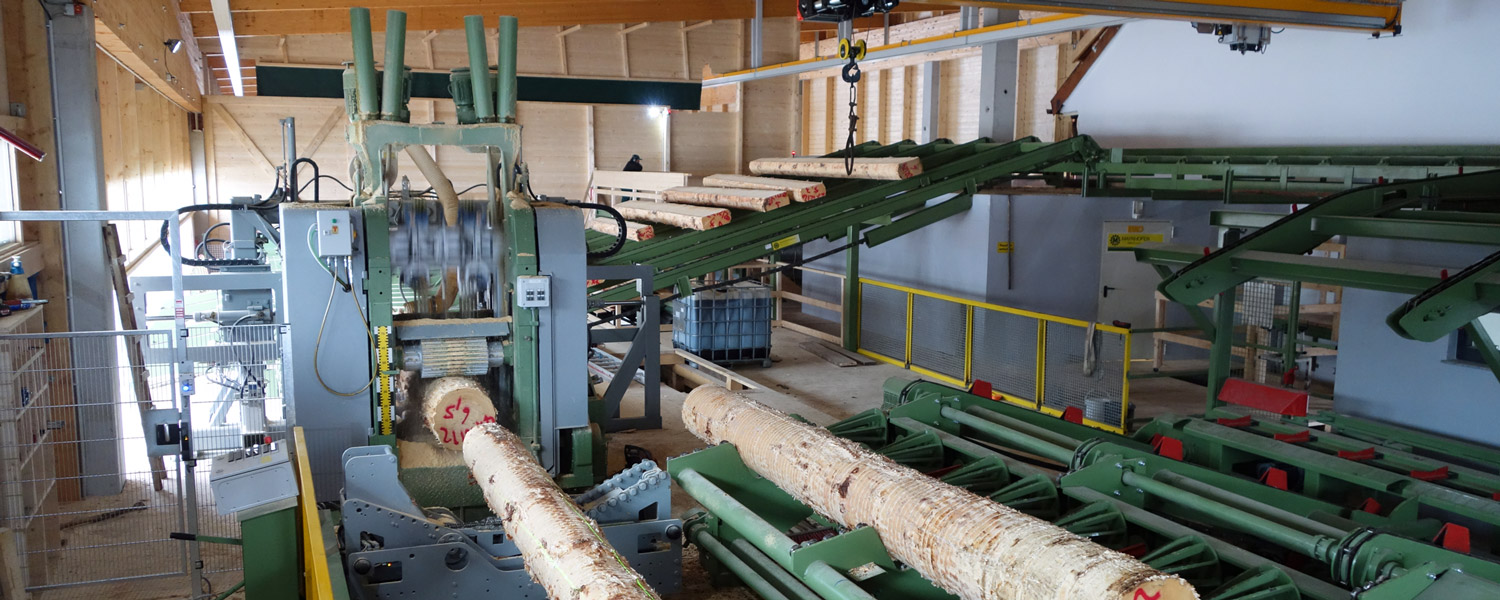

USF Gatterbeschickung
Universeller Schnellspannwagen, ferngesteuert, für die Gatterbeschickung mit Rundholz und Model
Der Spannwagen für Rundholz, Model und Kanthölzer ist für alle Gattertypen und verschiedene Walzenhöhen geeignet. Die Beschickung des Wagens kann von links, rechts oder beidseitig erfolgen. Die mit spezialverzahnten Ketten ausgestatteten V-Wender in Spann- und Hilfswagen ermöglichen ein schnelles und einfaches Drehen von Rundhölzern.
Flache Bauart
Die flache Bauart des USF sorgt für Stabilität, gute Zugänglichkeit und eine tiefe Schwerpunktlage, wodurch jegliches Kippen ausgeschlossen wird. Da die Stämme über den Wagen hinausragen können, stellen auch übergroße Holzlängen kein Problem dar. Durch seine Modulbauweise kann der USF optimal auf die Bedürfnisse des Kunden abgestimmt werden.

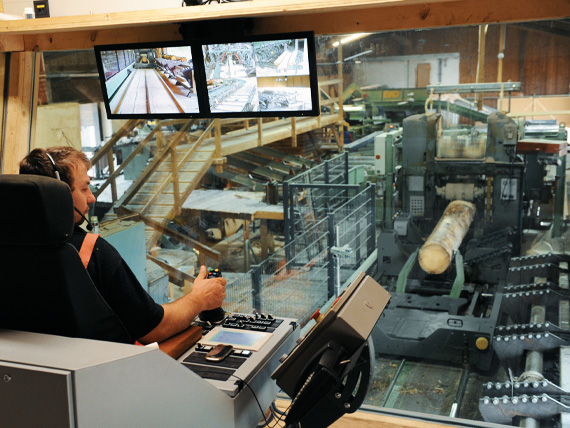

Teilautomatisierte Fernsteuerung
Der Wagen wird von einem ergonomischen Bedienstuhl aus ferngesteuert. Das sorgt für eine sichere Arbeitsumgebung entsprechend der aktuellen Arbeitsschutzbestimmungen. Die teilautomatisierte Steuerung entlastet den Bediener und ermöglicht so eine konstant hohe Schnittleistung.

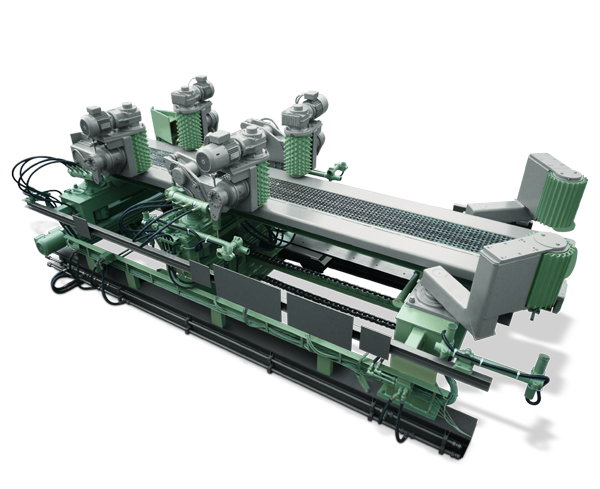

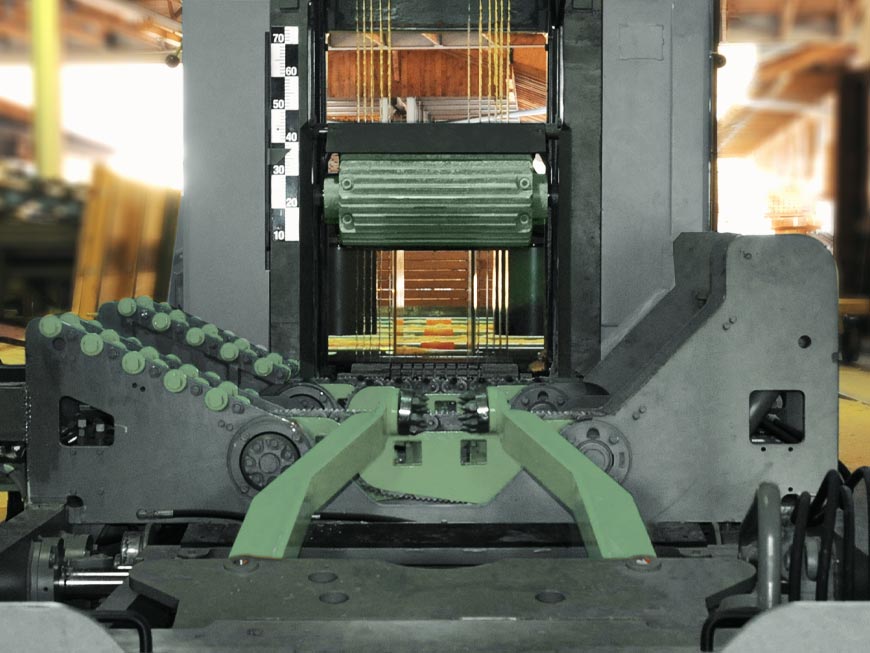

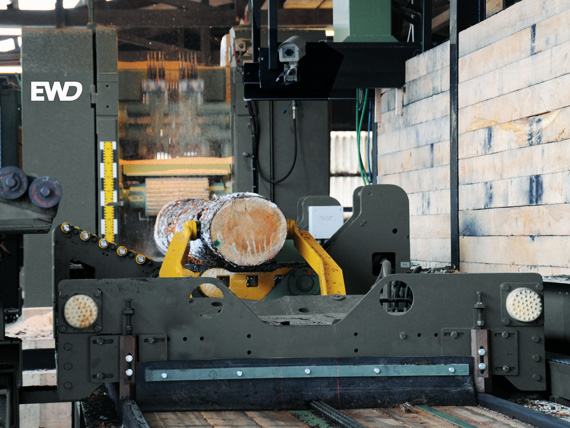

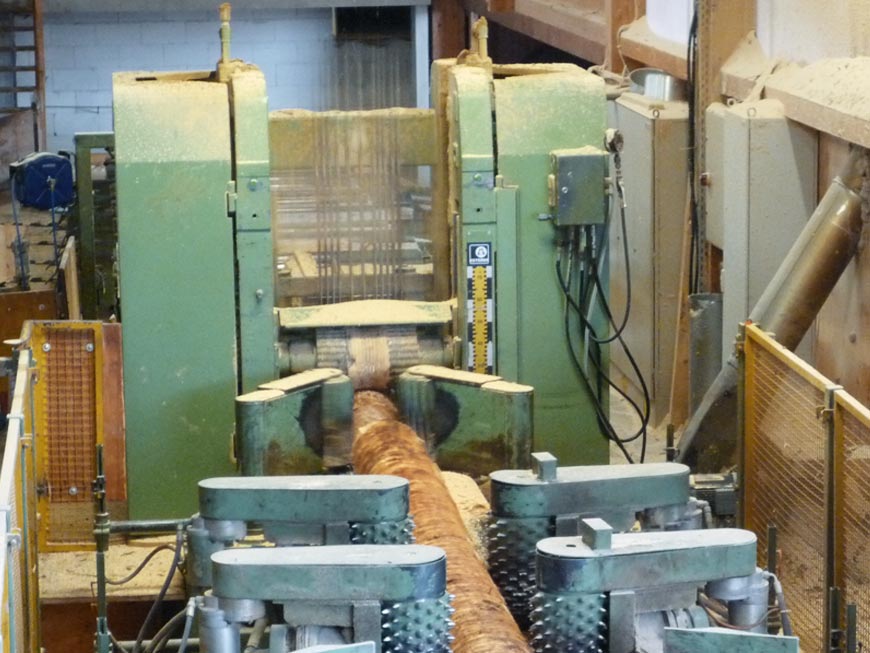

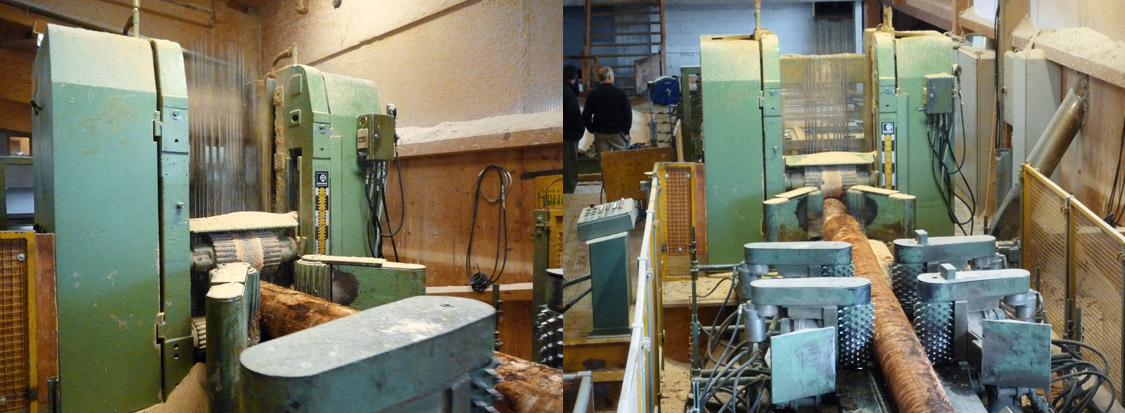

ZE-F Zentrier- und Einzugstisch
Für Rundholz und Model, mittenzentriert
Der ZE-F Zentrier- und Einzugstisch ist für die
Zentrierung und Zufuhr von Rundholz und Model
vor Gatteranlagen hoher Leistung und Stückfolge konzipiert.

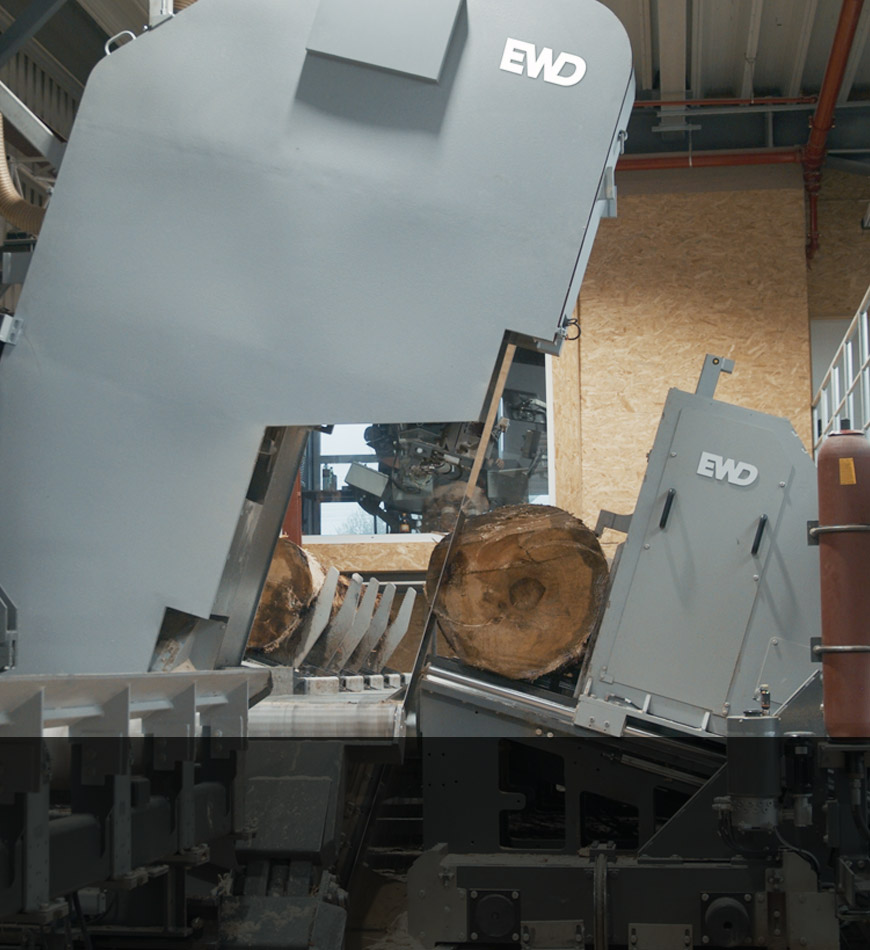

Der nächste Schritt vom Gatter zur Bandsäge
